產品編號： |
22711212516 |
規 格： |
32*5*6*7*8 | |
產品備注： |
可根據客戶要求定做 | |
產品類別： |
錨桿 | |
產品介紹：

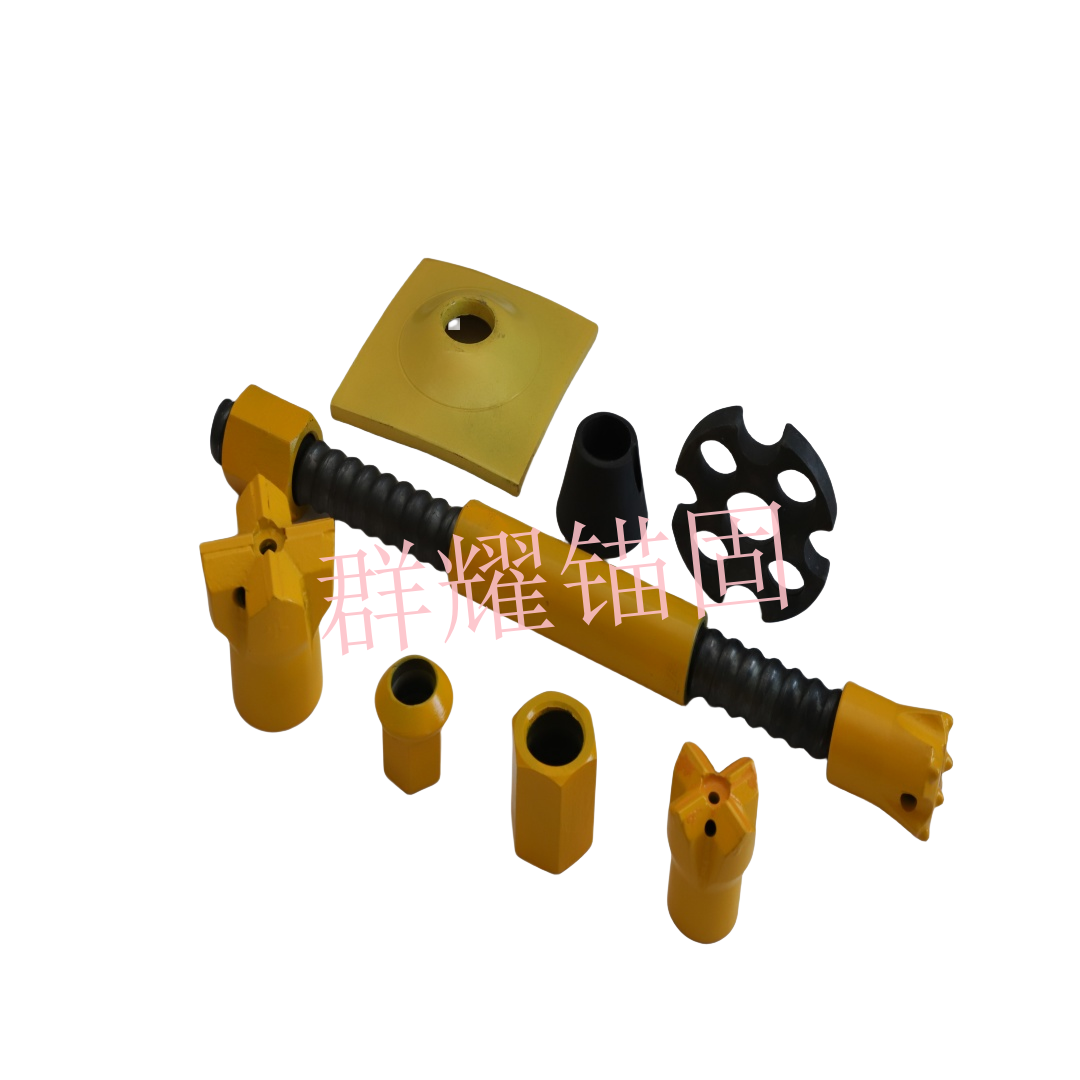

R32自鉆式錨桿是指中空錨桿體外徑為32mm的自進式錨桿，32自進式錨桿參數尺寸主要包括抗拉力、屈服力、延伸率等。R32自鉆式錨桿搭配鉆頭、連接套、居中器、墊板、螺母等配件，共同組成鉆進、注漿、錨固為一體的自鉆式錨固系統。
32自進式錨桿可以解決土夾石、砂卵石、圓礫層、雜填土、強風化等復雜地質情況的支護難題，留言或來電咨詢可以提供自鉆式中空注漿錨桿全流程解決方案以及樣品試打等服務。
產品結構：
|
圖形 |
型號 |
屈服力（KN） |
抗拉力（KN） |
延伸率 |
備注 |
|
|
HER32L |
210 |
160 |
8 |
可根據客戶需要加工成左旋或右旋螺紋 |
|
|
HER32N |
280 |
230 |
8 |
|
|
|
HER32S |
360 |
280 |
8 |
|
|
|
HER32S1 |
405 |
320 |
8 |
鉆頭
|
圖形 |
類別 |
型號 |
外徑 |
地質條件 |
|
|
十字全鋼鉆頭 |
HSR32/51 |
51 |
泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖 |
|
|
十字合金鉆頭 |
HSR32/51 |
51 |
軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土 |
|
|
球齒合金鉆頭 |
HSR32/51 |
51 |
軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等 |
螺母
|
圖形 |
類別 |
型號 |
對邊 |
長度 |
備注 |
||
|
|
六方螺母 |
HER25-L35 |
41 |
35 |
|
||
|
|
半球螺母 |
HER25-L40.5 |
41 |
41.5 |
|
||
連接套
|
圖形 |
型號 |
外徑 |
長度 |
備注 |
|
|
HER32-L145 |
42 |
145 |
與適配中空錨桿體達到等強 |
|
HER32-L160 |
42 |
160 |
居中器
|
圖形 |
型號 |
外徑 |
長度 |
|
|
HER32/75 |
75 |
20 |
墊板
|
圖形 |
類別 |
型號 |
邊長 |
厚度 |
備注 |
|
|
平墊板 |
HER32-L150-T8 |
150 |
10 |
可根據客戶需求定制 |
|
|
拱形墊板 |
HER32-L150-T8 |
150 |
10 |
可根據客戶需求定制 |
產品優勢：
1、施工方便快捷：R32自鉆式錨桿的中空錨桿體即為鉆桿，鉆進后無須拔出，同時作為注漿通道可以實現從里至外注漿，鉆孔、注漿、錨固一次完成，工序簡單，施工方便快捷。
2、無需護壁：在不同的圍巖條件下施工時，32自進式錨桿的邊鉆進邊注漿功能使得鉆進時無需護壁或預注漿等特殊手段，也能形成錨孔并保證錨固與注漿效果。
3、任意切割和加長：R32自鉆式中空注漿錨桿外表面全長螺紋連接，可以任意進行切割或連接加長，適用于較狹小的施工空間，適用于各種環境下施工作業。
4、錨固效果好：32自進式錨桿配有高效能的止?jié){塞使注漿保持較高的壓力，充分充填巖層空隙，固結破碎巖體。墊板和螺母可以將深層圍巖應力均勻地傳遞到洞壁圍巖上，達到支護圍巖的目的，錨固效果更好。
應用領域
R32自鉆式錨桿多在地基與基礎工程、邊坡工程中作為土釘、微型樁、巖錨、預應力使用薟煌牡刂是榭齟釓洳煌鬧實淖暉方兇杲Щぁ�
R32自鉆式錨桿鉆頭型號有上百種，比較常見的鉆頭種類有以下5種：
十字全鋼鉆頭：適用于泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖。
十字合金鉆頭：適用于軟到中硬巖、夾雜大卵石的礫石、裂隙發育的巖層、無筋混凝土。
球齒全鋼鉆頭：適用于破碎地層、軟砂巖、石灰?guī)r、礫石、緊湊或膠結土、軟巖層。
球齒合金鉆頭：適用于軟到中硬巖、石頭墻，碎石、破碎的巖石、大卵石。
泥鉆頭：適用于粘土、軟土、沙土、礫石、混合填土。
