產品編號： |
9410134816 |
規 格： |
T76/L 76/N | |
產品備注： |
可根據客戶要求定做 | |
產品類別： |
中空錨桿 | |
T76自進式中空注漿錨桿主要用于軟弱圍巖，破碎巖層不成孔隧道支護項目，76自進式錨桿是隧道自進式管棚和圍巖支護的主要組成部分。
產品介紹：
T76自進式中空注漿錨桿指外徑為76mm的自進式錨桿，通過中空錨桿體搭配鉆頭、連接套、居中器、墊板、螺母來實現鉆進、注漿、錨固。76自進式錨桿主要用于隧道自鉆式管棚支護、隧道圍巖加固等工程，根據設計力值要求選擇不同產品型號。如果您需要自鉆式錨桿型號規格推薦，歡迎留言或來電咨詢，我們可以提供自鉆式錨桿全流程解決方案。
產品圖片

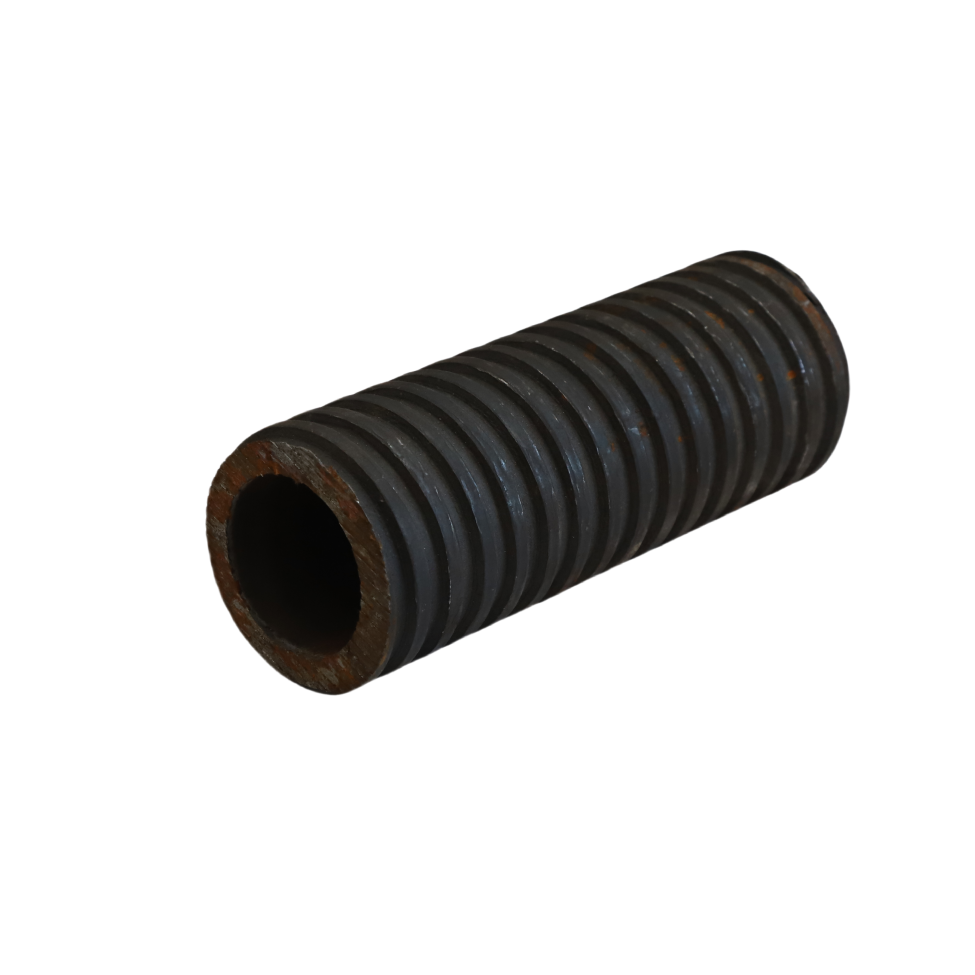

中空桿體
|
圖形 |
型號 |
屈服力（KN） |
抗拉力（KN） |
延伸率 |
備注 |
|
|
HCT76L |
1200 |
1000 |
8 |
可根據客戶需要加工成左旋或右旋 |
|
HET76N |
1600 |
1200 |
|
||
|
HET76S |
1900 |
1500 |
|
鉆頭
|
圖形 |
類別 |
型號 |
外徑（mm） |
地質條件 |
|
|
十字全鋼鉆頭 |
HST76/115 |
115 |
泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖 |
|
|
十字合金鉆頭 |
HST76/115 |
115 |
軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土 |
|
|
球齒合金鉆頭 |
HST76/115 |
115 |
軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等 |
螺母
|
圖形 |
類別 |
型號 |
對邊（mm） |
長度(mm) |
備注 |
|
|
|
六方螺母 |
HET76-L80 |
104 |
70 |
|
|
連接套
|
圖形 |
型號 |
外徑（mm） |
長度（mm） |
備注 |
|
|
HST76-L200 |
95 |
200 |
與適配中空錨桿體達到等強 |
居中器
|
圖形 |
型號 |
外徑（mm） |
長度(mm) |
|
|
HET76/130 |
130 |
20 |
墊板
|
圖形 |
類別 |
型號 |
邊長(mm) |
厚度（mm） |
備注 |
|
|
平墊板 |
HET76-L250-T30 |
250 |
30 |
可根據客戶需求定制 |
產品優勢：
1、施工效率高：T76自進式錨桿一次鉆進、注漿即可完成施工，施工步驟少，施工效率高。
2、適應性強：T76自鉆式錨桿一次鉆進注漿，無需拔出鉆桿，在破碎圍巖中仍可正常施工，可適用于各種類型的圍巖，適應性更強。
3、勞動強度�。�T76自進式中空注漿錨桿可利用錨桿鉆機進行施工，更容易機械化，相對于常規跟管管棚勞動強度小。
4、安全性高：T76自進式中空注漿錨桿施工時工人可遠離掌子面，安全性更高。
5、綜合成本低：T76自進式錨桿材料成本雖然略高于常規鋼花管管棚，其施工效率高、能適應隧道施工中不可預測的各種圍巖情況、縮短工期，同時也間接降低了資金、設備租賃等的成本，故其綜合成本更低。
應用領域：
T76自進式中空注漿錨桿主要應用在隧道及地下工程，可用于隧道管棚支護及系統支護等。
地基項目、邊坡項目、隧道項目圖片：
